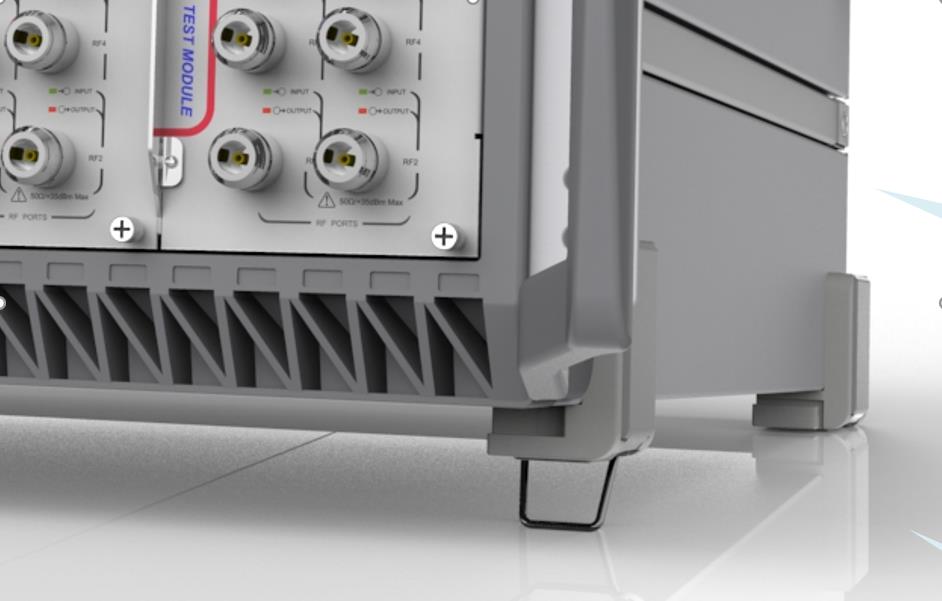

>堆叠时，脚垫相加高度满足热设计需求的最低0mm高度空间。视觉遮挡设备内部，使外观清爽，兼具简洁挺拔感。

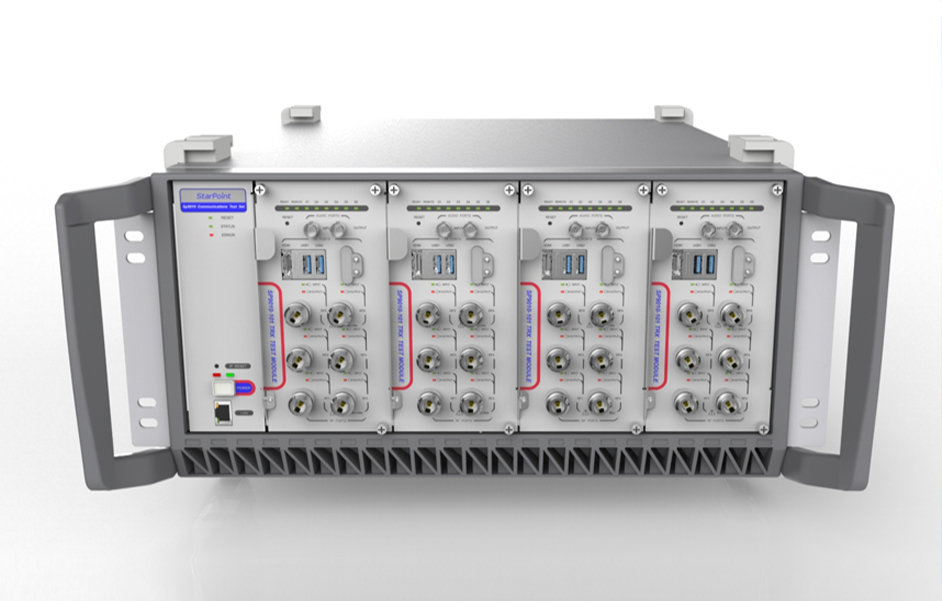

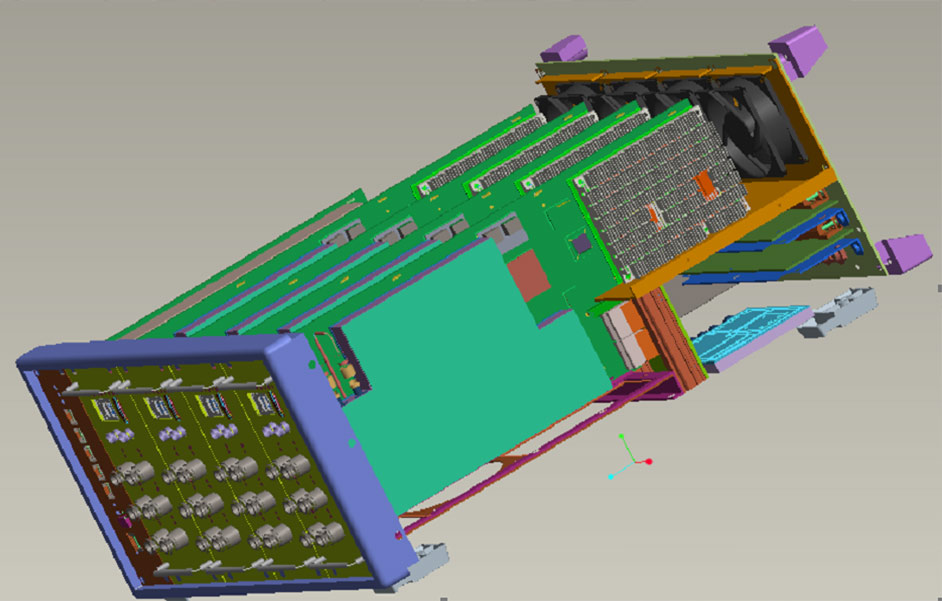

>系统采用抽风设计。系统模块为竖插模块，包含4个RE模块可一个电源启动模块，系统电源位于背板后方，为避免结构上的干涉，RE模块做成异型板。

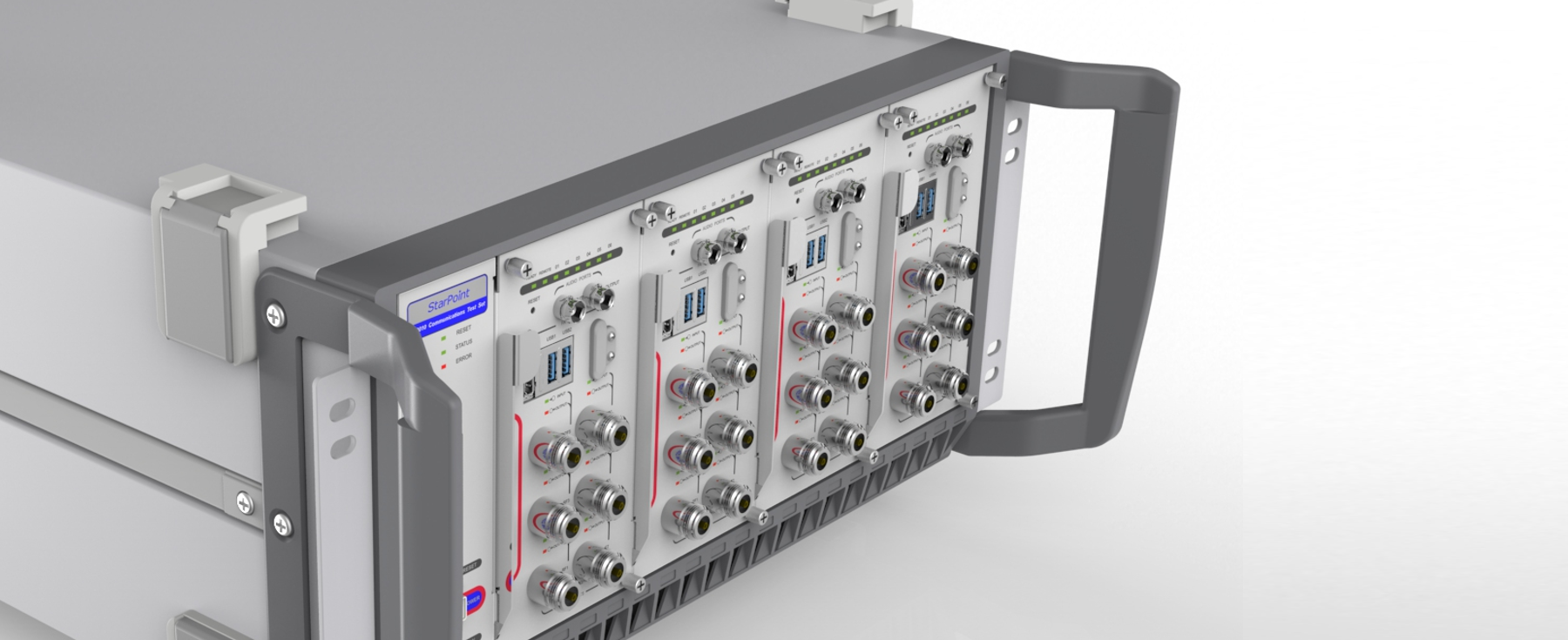

>强化功能重点部位，便于识别，易于使用，增强设备功能指示性。

>K7采用60mm*60mm的铝焊接散热器，散热器基板厚度为3mm，翅片高度为32mm，翅片厚度为0.3mm，齿间距为3mm。

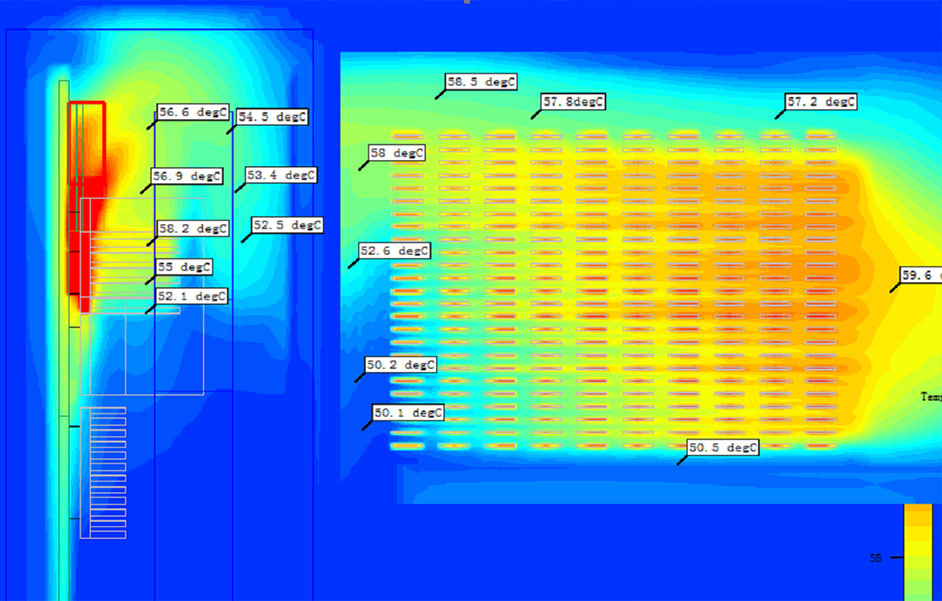

>在环境温度为50度风扇满转，常温25度环境风扇30%调速两种应用场景下器件都能够满足散热要求。为降低噪声，建议系统采用目标调速方案。

> 进风口位于测试仪机箱的底部和侧面，为改善散热，在每个模块的面板下侧也开了部分散热孔，风扇模块位于机箱的后上部出风口位置，采用5个8038的风扇（风扇型号9GA0812P1H61）
