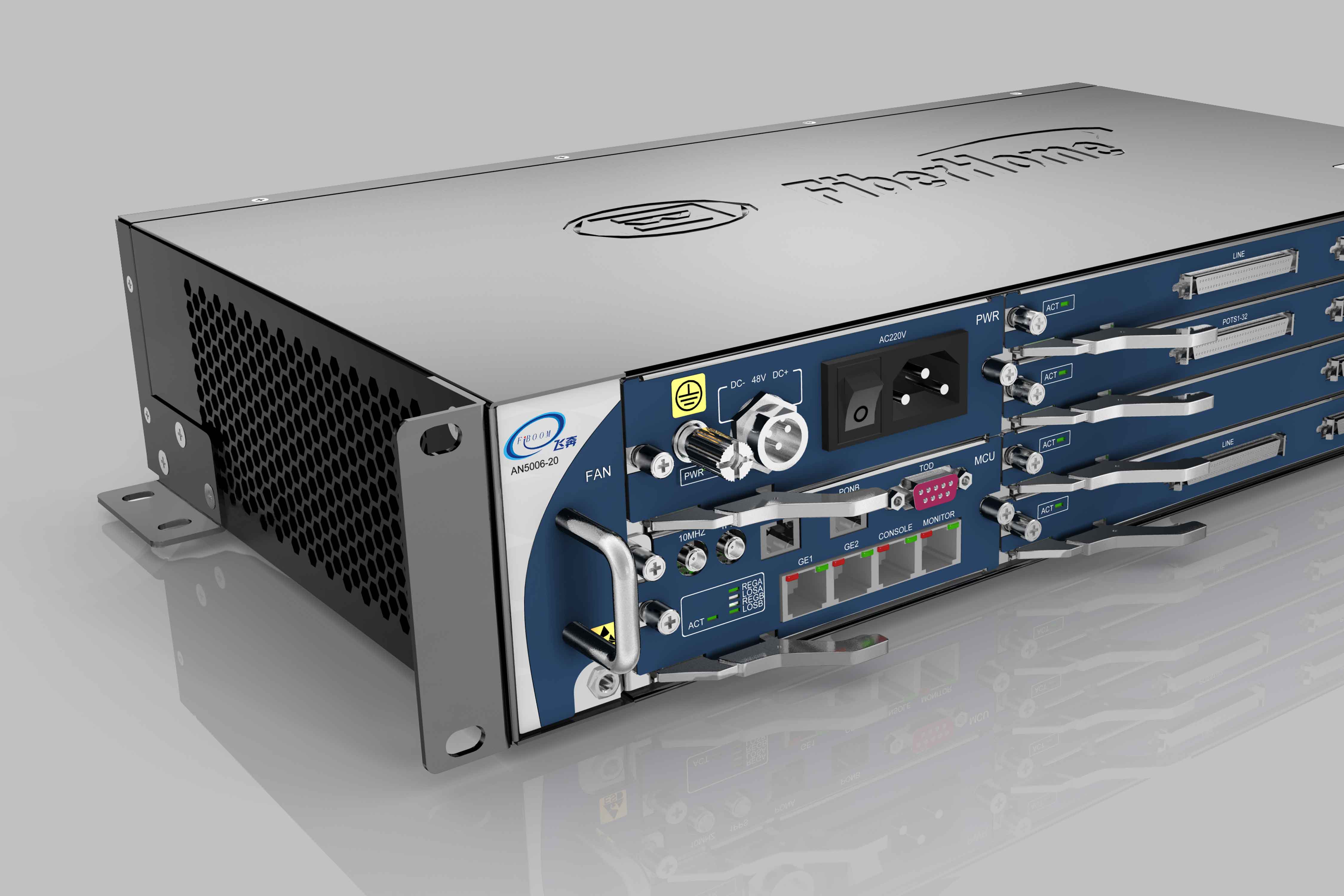

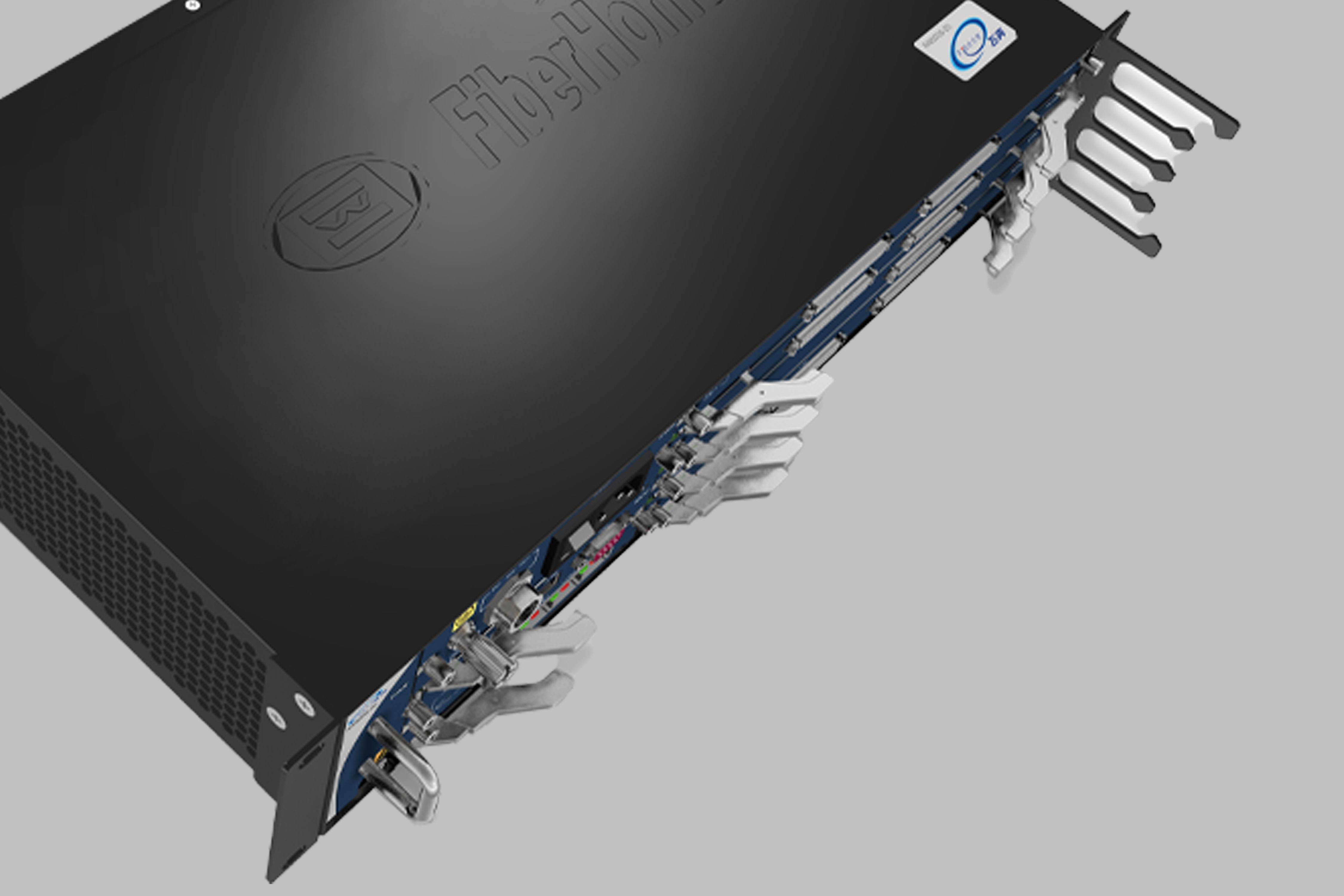

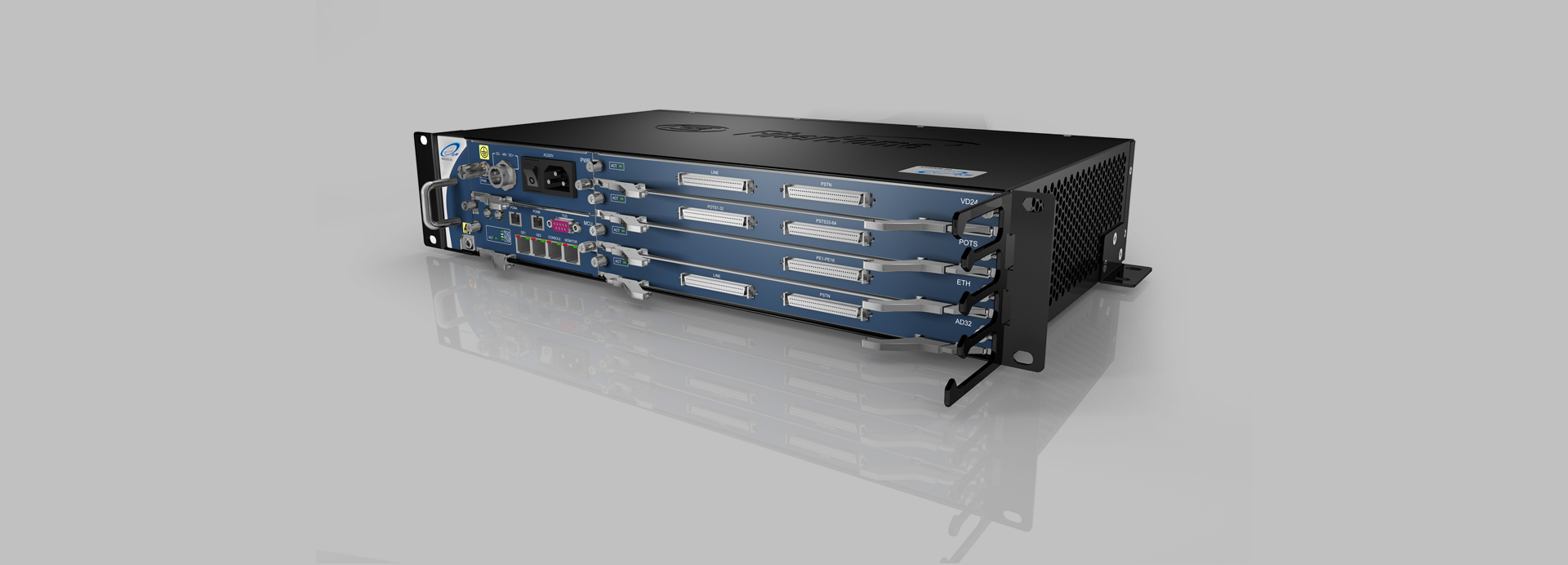

AN5006-20是我们公司为烽火通讯公司设计的一款新一代2U插卡式电信级MDU型ONU通信设备，采用前插盘结构，结构紧凑，外观小巧。 该设备是一款2U产品，尺寸2U为440（W）X88（H）X250（D），满足300深19英寸机柜的安装要求，该设备除了前面的标准挂耳外，两侧后面还可以安装挂耳，支持壁挂式安装。 该设备的配置如下图所示，左侧是一组风扇模块抽风，往右是电源模块和主控模块，槽间距1.6 ”，最右边是四个横插 业务单板，槽间距0.8 ” 。风扇在左侧抽风，模块横插，右边开通风孔，这样就形成了从右往左的风道。 该机箱的设计极为紧凑，宽度方向尺寸通过多次与客户交流沟通，优化设计优化工艺，做到了极限尺寸，从而使模块PCB尺寸最大化，有利于模块内器件布局。扳手的设计，占用PCB底部空间少，为PCB前面器件节省空间。有利于外露器件的布局。机箱右边挂耳位置设计了走线架，巧妙利用挂耳空间，从而节省了空间。 该通信设备屏蔽等级：IEC61587-3，E级
