Newland工业交换机

合作伙伴：神州数码集团

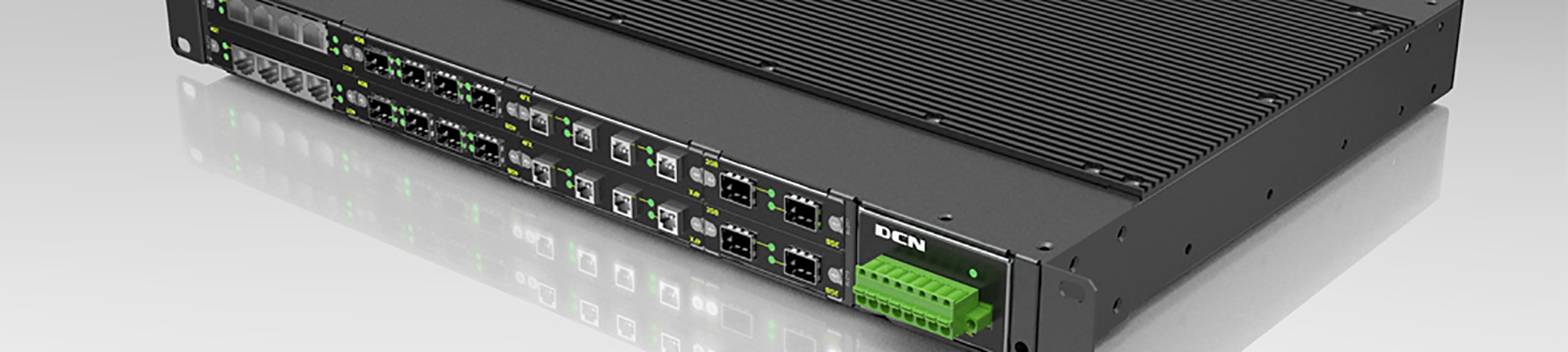

NewLand工业级交换机产品是交换机中的专业产品，支持普通交换机无法达到的环境要求，比如环境50度以上的无风扇散热，达到噪音运行；结构设计中1U的空间达到24或48个端口，可实现千兆以太网桌面连接能力等。外观设计需要体现出这些优势，使用户对产品形成等价认知。

2023.05.11

需求分析系统设计工业设计结构设计热设计电磁屏蔽设计样机试制批量生产

解决方案

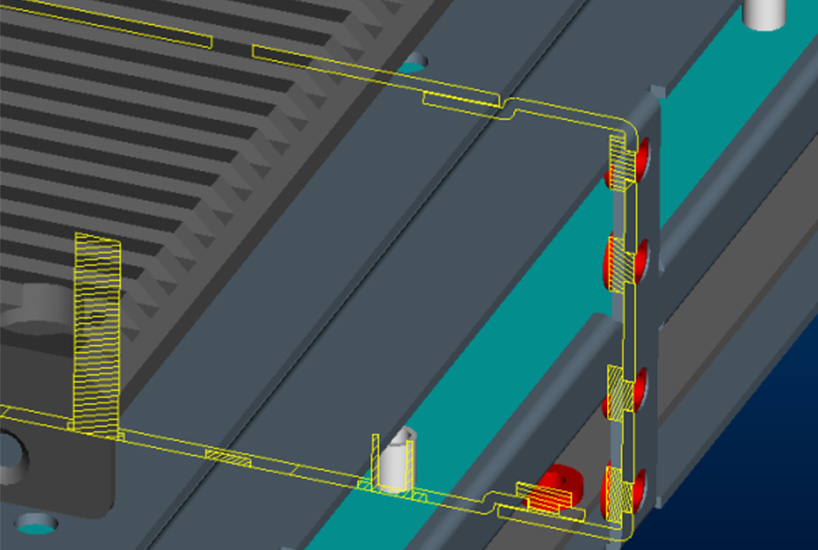

> 产品外壳材料选择考虑导热性能，对于散热量高的光模块可以通过直接在模块外壳加导热垫将热量导到系统外壳。

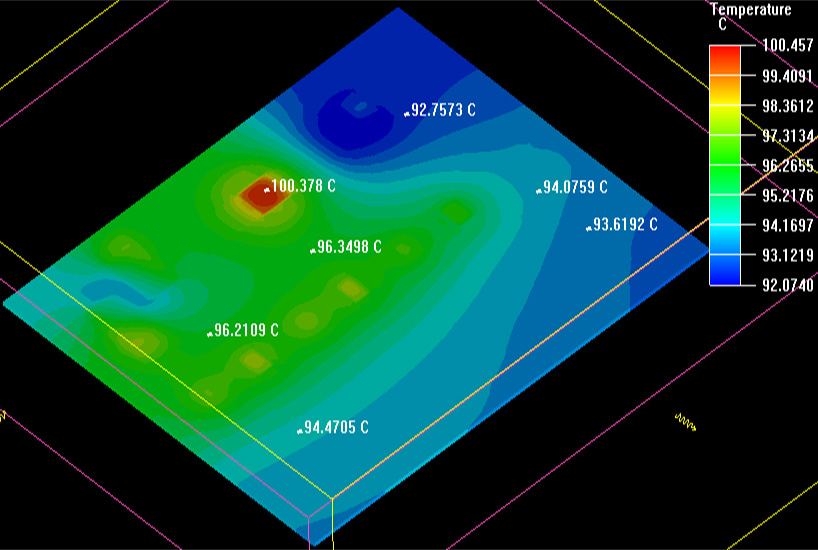

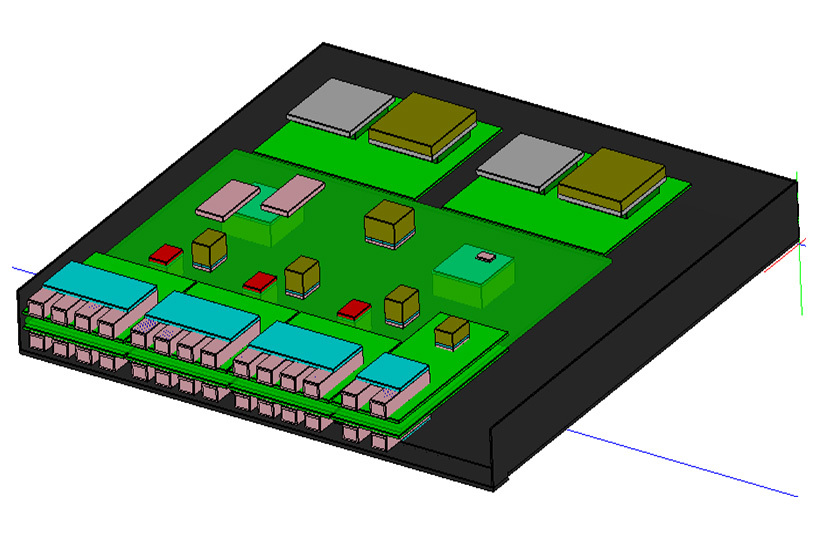

> 通过热仿真分析，主板表面温度在92~101℃，温度分布为右侧温度稍低。主板上应该存在一些热敏感元件存在，譬如晶振，在器件选型时应该注意，选取耐温规格超过95℃的器件，并且靠近单板右侧布局。

> 导热垫如果公差可控建议选取厚度1.5mm，导热系数2~3w/m.K，贝格斯Gap Pad 2500S20 和Gap Pad 3000S30实测效果不错。
