柔性换流阀
柔性换流阀

合作伙伴:南京南瑞继保电气有限公司

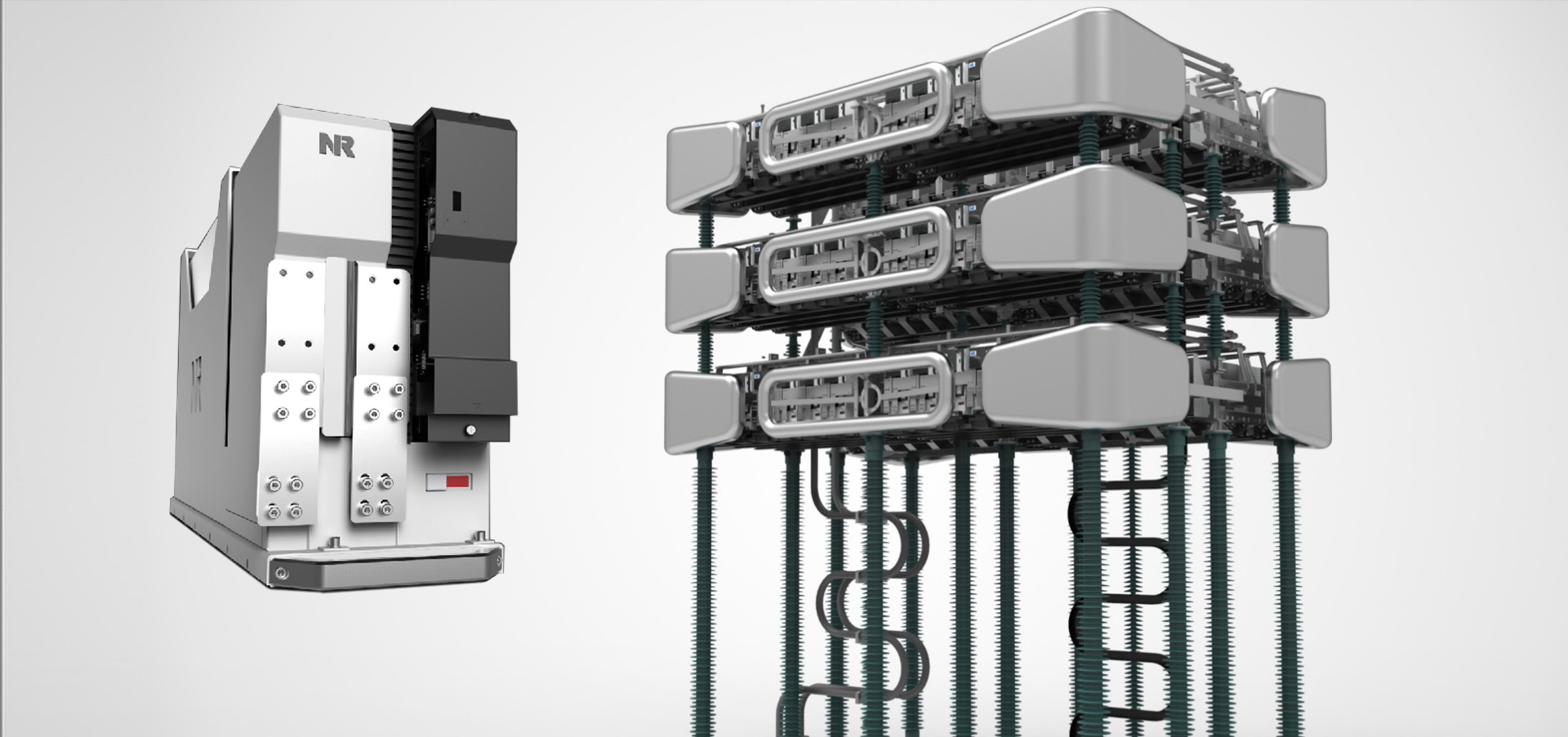

产品主要设计点是控制部分与电容部分的一体化设计,整体保持个性化设计,但不失配电产品的庄重。注重产品的工艺性。由于该组件在法塔上阵列摆放,空间较小,需要保证外形尺寸不能有大的改变。配色要符合设备装备类产品特质,颜色以简洁、工业风为主。

2023.05.11

解决方案

> 关键器件采用全铝外壳,模块采用整体外壳包裹

> 关键器件采用全铝外壳,模块采用整体外壳包裹

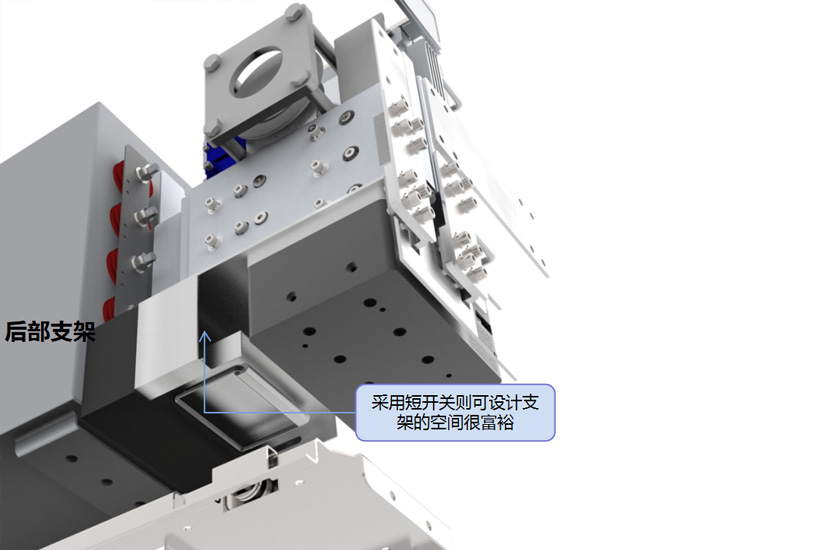

> 采用短开关则可设计支架的空间很富裕

> 采用短开关则可设计支架的空间很富裕

> 控制模块取消原来的“几”字形支架,将高压模块和旁路开关模块设计为一个整体模块,同时采用两侧滑道加松不脱的形式(松不脱放置在前段)增加了一侧顶部拉手,简化了原来的操作步骤,使得拆卸更为便捷。

> 控制模块取消原来的“几”字形支架,将高压模块和旁路开关模块设计为一个整体模块,同时采用两侧滑道加松不脱的形式(松不脱放置在前段)增加了一侧顶部拉手,简化了原来的操作步骤,使得拆卸更为便捷。

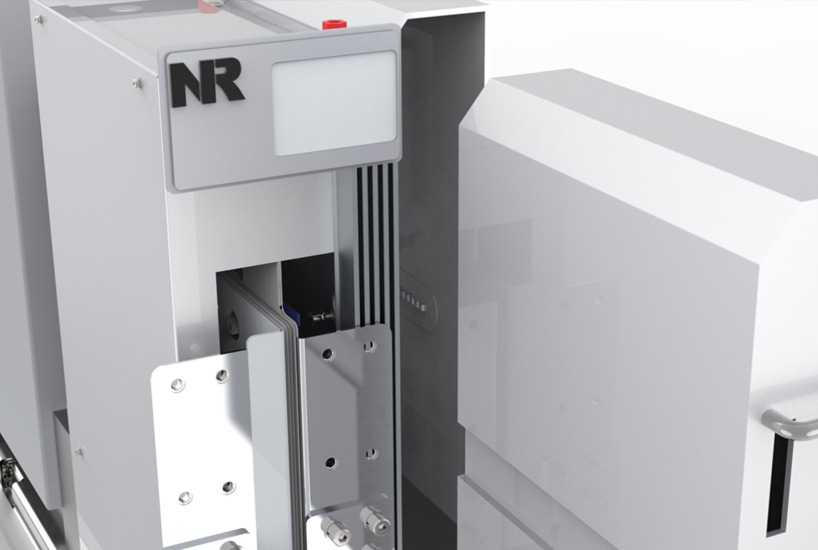

> 控制模块可滑动从整机模组中抽出。

> 控制模块可滑动从整机模组中抽出。

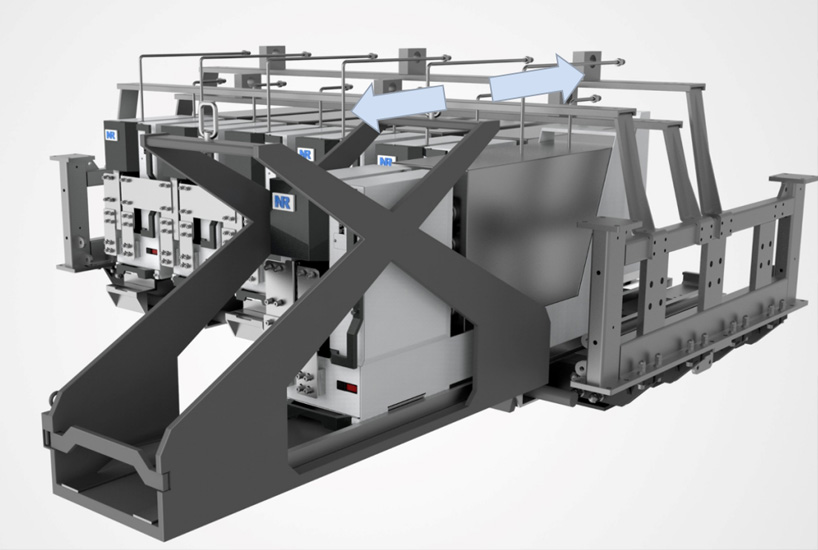

> 吊装架使用方式:将吊装架与阀塔连接,将模块滑动安装。

> 吊装架使用方式:将吊装架与阀塔连接,将模块滑动安装。
