本月，全球互联网&云服务巨头公司谷歌正在发布其自己研的第五代CDU。谷歌此次发布的第五代CDU最大的亮点在于单机可支持高达2MW的散热能力，并且通过三块并联液-液换热器、无密封高性能泵和全冗余设计，实现了超高压差、超高流量与极低温差的散热性能，同时兼容风冷与液冷混合场景；更重要的是，谷歌还将该方案开源到OCP社区，为行业提供了一套面向AI时代超高功率数据中心的“液冷心脏”级解决方案。

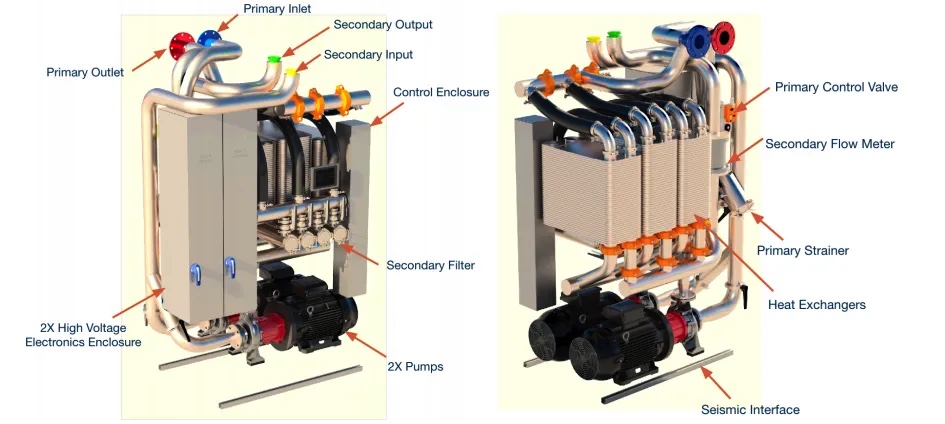

图像2025-9-18 上午10.41.jpg

超大功率处理能力：设计目标就是单台CDU能带2MW热负载，换句话说，一台设备就能给接近千台GPU的机柜群降温。这在业界属于天花板级别。

液压性能极强：IT侧能跑到500 GPM（每分钟加仑），而且压差能维持在80-90 psi，这个级别足够压住冷板液冷大规模并联部署。谷歌强调这是比行业大多数CDU都更高的水力能力。

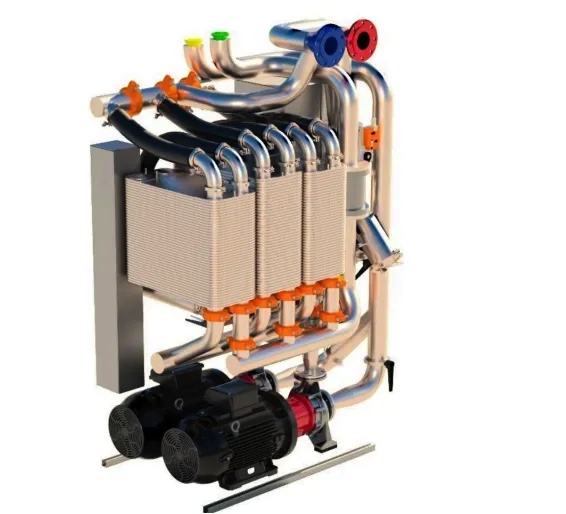

换热器架构：用了三块双通道液-液换热器并联（来自Alfa Laval），这样做可以降低压降，同时提升热交换效率。谷歌定的指标是3°C接近温差（Approach Temperature），这意味着散热效率很高，几乎把热量全带走。

泵设计：选用的是Speck的无密封泵，单泵能打500GPM @112 psi，功率37kW。并且做了N+1冗余，保证随时有备份。泵还可以从前后滑出，便于维护。

冗余和可靠性：几乎所有关键件都考虑了冗余和热插拔，比如泵、传感器、PLC（控制器），目标就是不停机维护。这点很谷歌风格，毕竟它们机房都是7x24小时不能停的。

冷却液兼容性：既能用DI水（加少量化学品防腐蚀/生物长菌），也能用PG25（25%的丙二醇），这个兼容性让CDU更灵活。

传感与控制系统：全面传感,压力、温度、流量、泵速、能耗都有监控。控制逻辑：支持固定压差、固定流量、固定温度等多模式控制。PLC支持IPv4和IPv6双栈，还能用Modbus/TCP，这样可以无缝接入传统和新一代网络环境。

电气设计：采用双电源输入（2N/1N冗余），泵通过ABB VFD变频器驱动，能精确调速，减少能耗。CDU自身功耗在74kW左右，相比2MW的散热能力，效率算高。

制造与质量标准：谷歌对焊接、密封件、阀门等的可靠性要求极高，参考了ASME、AWS、UL等标准，还特别规定了焊缝的变色等级（避免微腐蚀隐患）。甚至要求出厂前要充氮气10psi运输，避免水残留。

安装和运维友好：模块化设计，泵、过滤器、流量计、VFD都可以前后抽出维护。甚至有漏液检测绳分区监控。目的就是降低运维成本和风险。

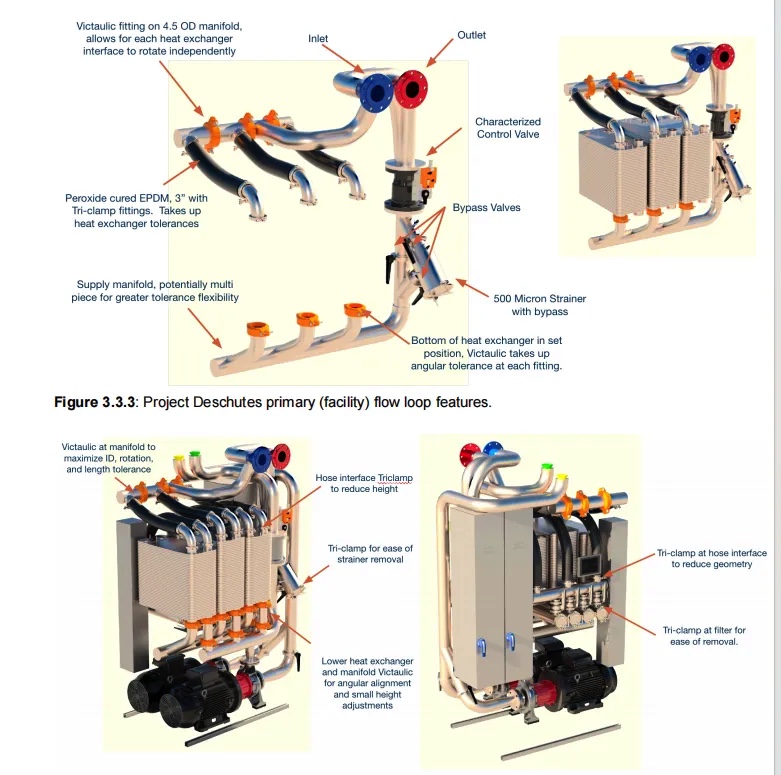

图像2025-9-18 上午10.43.jpg

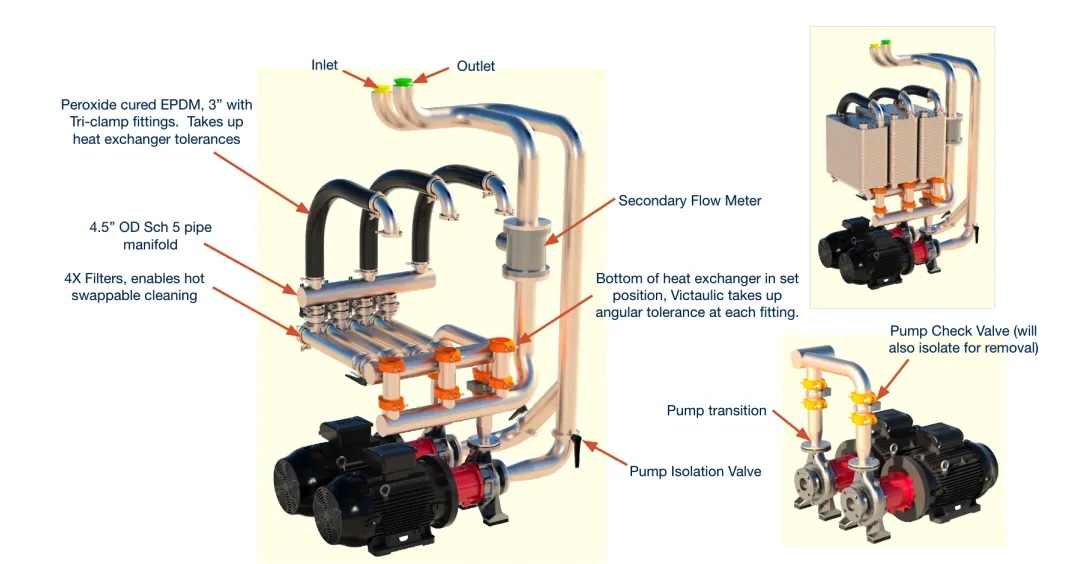

图像2025-9-18 上午10.43 (1).jpg

图像2025-9-18 上午10.43 (2).jpg
